PCB板电子元器件检测:

为何3D技术是品质把控的核心关键?



PCB板电子元器件的精确检测,是确保电子产品功能可靠性、生产良率与长期稳定性的基石。元器件作为电路的物理载体与功能单元,其贴装位置、焊接质量和形态的细微偏差,都可能导致信号中断、功耗异常、乃至整机失效。在高度集成化、自动化的现代电子制造中,实施全面、精准的元器件检测,是从源头杜绝缺陷、控制成本、维护品牌信誉不可或缺的关键环节。



传统的人工目检或2D光学检测,已难以应对微型化、高密度组装带来的挑战,尤其无法有效判断焊接高度、引脚共面性、芯片翘曲等三维空间缺陷。而以高精度3D视觉检测技术为代表的解决方案,正成为突破行业瓶颈的核心驱动力。







       3D视觉检测的必要性和重要性



1. 实现实现从“平面判断”到“立体剖析”的质控飞跃

3D检测通过获取元器件表面的三维点云数据,能够精确测量其贴装高度、引脚共面性、锡膏体积及焊接后爬锡高度等关键三维参数。这彻底克服了2D检测无法判断高度方向缺陷的局限,可精准识别虚焊、桥连、立碑、芯片翘曲等立体型缺陷,将质量控制维度从平面图像提升至空间实体,大幅提升缺陷检出率。

2. 为工艺优化与智能决策提供量化数据链

在线式3D检测系统能实时生成SPC(统计过程控制)数据,持续监控锡膏印刷、贴片精度、回流焊接等全流程工艺波动。通过深度分析三维数据与工艺参数的关联,可实现从“事后筛查”到 “过程预测与闭环调控” 的转变,为工艺优化、良率提升和预测性维护提供科学依据,推动生产线向智能化、数字化进阶。

3. 支撑微型化与异形元件的高可靠性装配

随着01005微型元件、PoP堆叠封装、异形连接器等广泛应用,元器件的形态和装配关系日趋复杂。3D视觉凭借其微米级分辨率和三维建模能力,可精准评估元件间隙、共面度、组装干涉等空间关系,确保在极限空间内实现可靠装配,是应对电子制造“微小化”、“立体化”趋势的核心技术保障。


总之,元器件检测是保障PCB组装质量的生命线,而3D视觉技术通过其空间感知与量化能力,不仅实现了缺陷的立体化防控,更通过全流程数据反馈赋能工艺智能优化,为电子产品持续向微型化、高密度、高可靠方向发展提供了至关重要的技术支撑。





检测需求

Testing Requirements

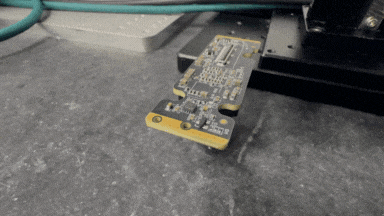

PCB板电子元器件检测

































推荐相机参数

 Camera Specification

相机型号: 面扫结构光3D相机高精度迅猛龙VRH9-020B



  • 分辨率:907万3D点云

  • 扫描范围(Z向):112~ 114.5 mm

  • 中视场(工作距离):24.3 × 12.5 mm (250)

  • 最佳工作距离:113 mm

  • XY轴分辨率:11 µm

  • Z轴重读精度:5.5 µm

  • 扫描速率: ≤ 11.6 fps

  • 最佳扫描体积:24.3 × 12 × 2 mm

  • 功率:≥ 75 W

  • 重量:1800 g



产品图





外形尺寸

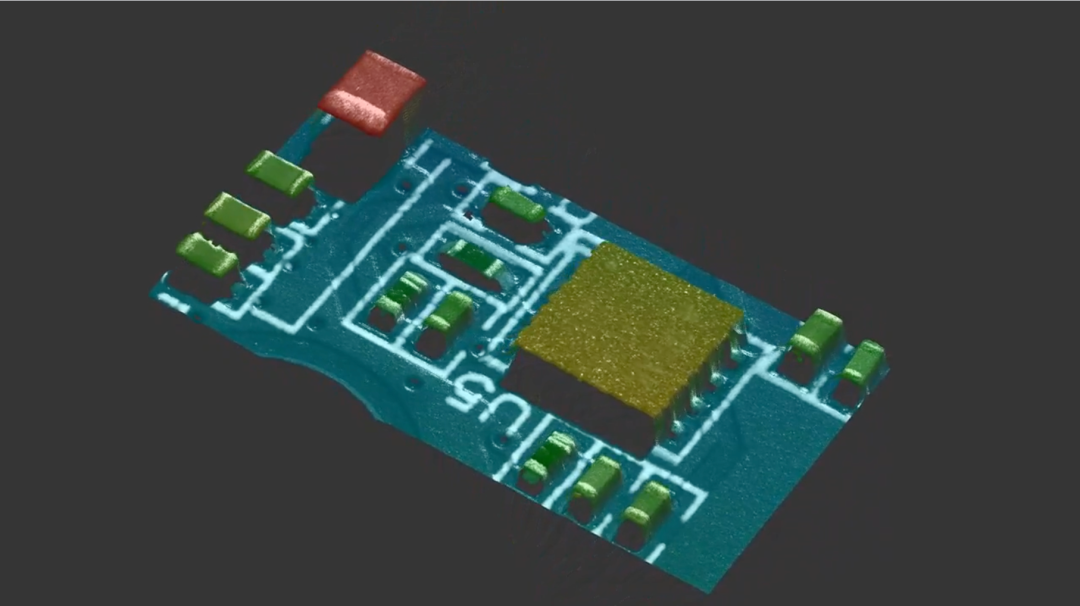

成像效果(3D点云图)

 Imaging Results
