QFP/SOP芯片引脚翘起3D检测


在精密电子制造的世界里,一个肉眼几乎无法察觉的芯片引脚翘起,可能意味着整个产品的失效。随着芯片封装日益微型化,传统检测手段已难以胜任。采用3D检测技术,不仅是为了捕捉缺陷,更是对制造精度与产品可靠性的一次深刻升级。


二维视觉无法判断引脚的立体姿态,而3D检测能精准量化每一个引脚的共面性与垂直度。它为持续微缩的封装工艺提供了必需的测量基准,让“不可见”的形变得以被看见、被控制,从而支撑着芯片性能的持续突破。





更重要的是,这项技术将质量控制从单纯的“筛选”转变为“诊断”。通过实时三维数据,生产线能快速定位工艺瓶颈——是贴装、焊接还是热管理环节出了偏差?由此,制造过程得以持续优化,同时显著提升直通率并降低成本,实现质量与效率的共赢。



最终,这些精密、客观且可追溯的三维数据,构成了坚实的品质语言。它们既是内部工艺改进的罗盘,也是应对行业标准与客户审核的可靠凭证。在高端制造领域,这份由数据铸就的信任,正成为企业最核心的竞争力之一。

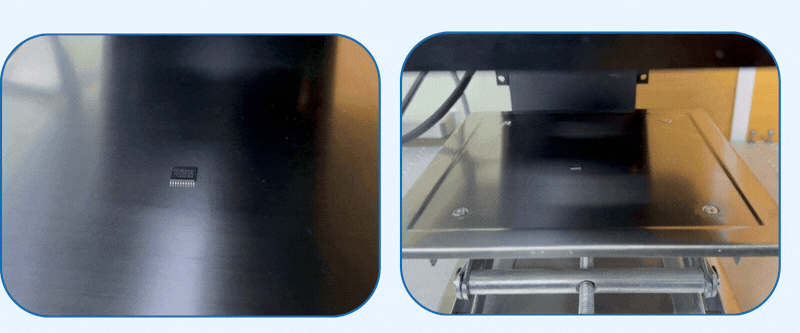

检测需求 & 成像效果

Testing Requirements & Imaging Results

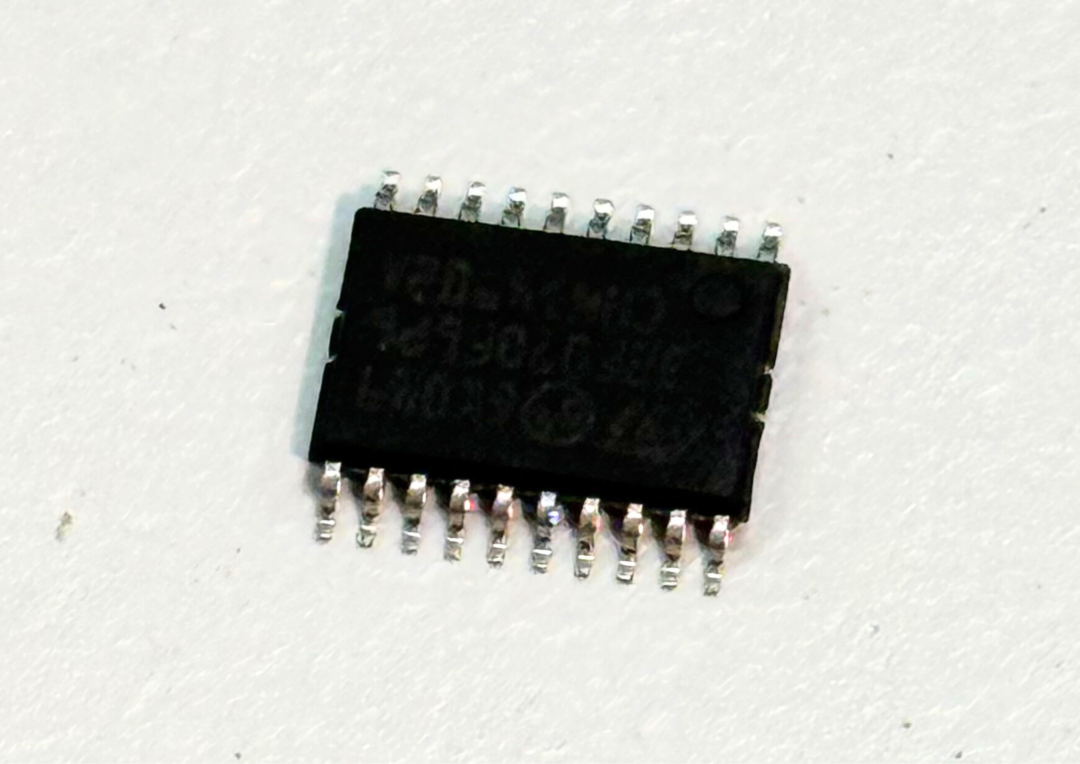

QFP/SOP芯片引脚翘起3D检测

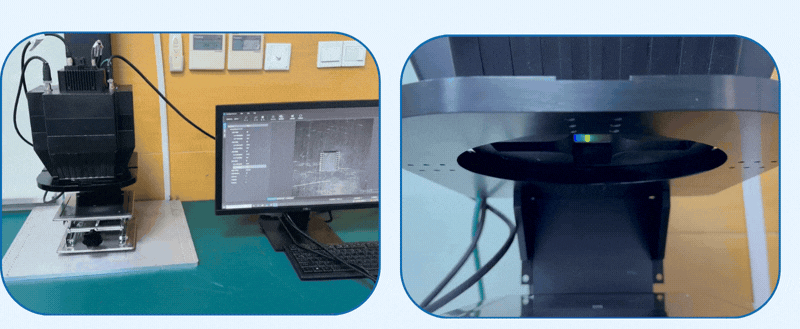

推荐相机:超高精度四投影3D相机-霸王龙TRS-025B

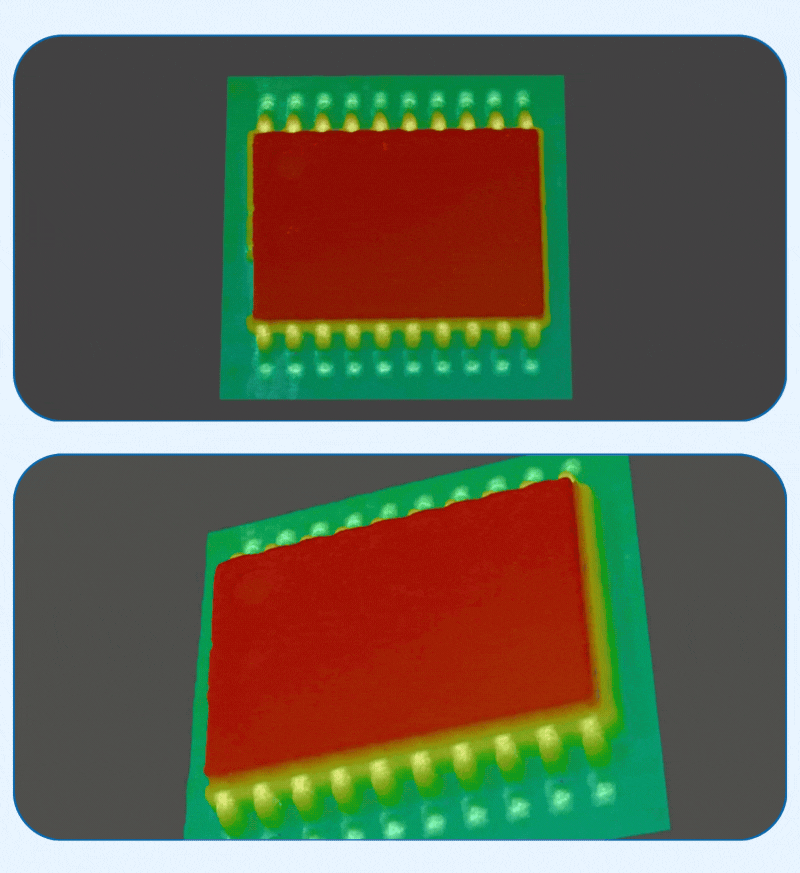

3D成像效果:







推荐相机参数

 Camera Specifications
